马达与连轴器位置关连分解组装示意图
【马达与连轴器位置关连分解组装示意图】

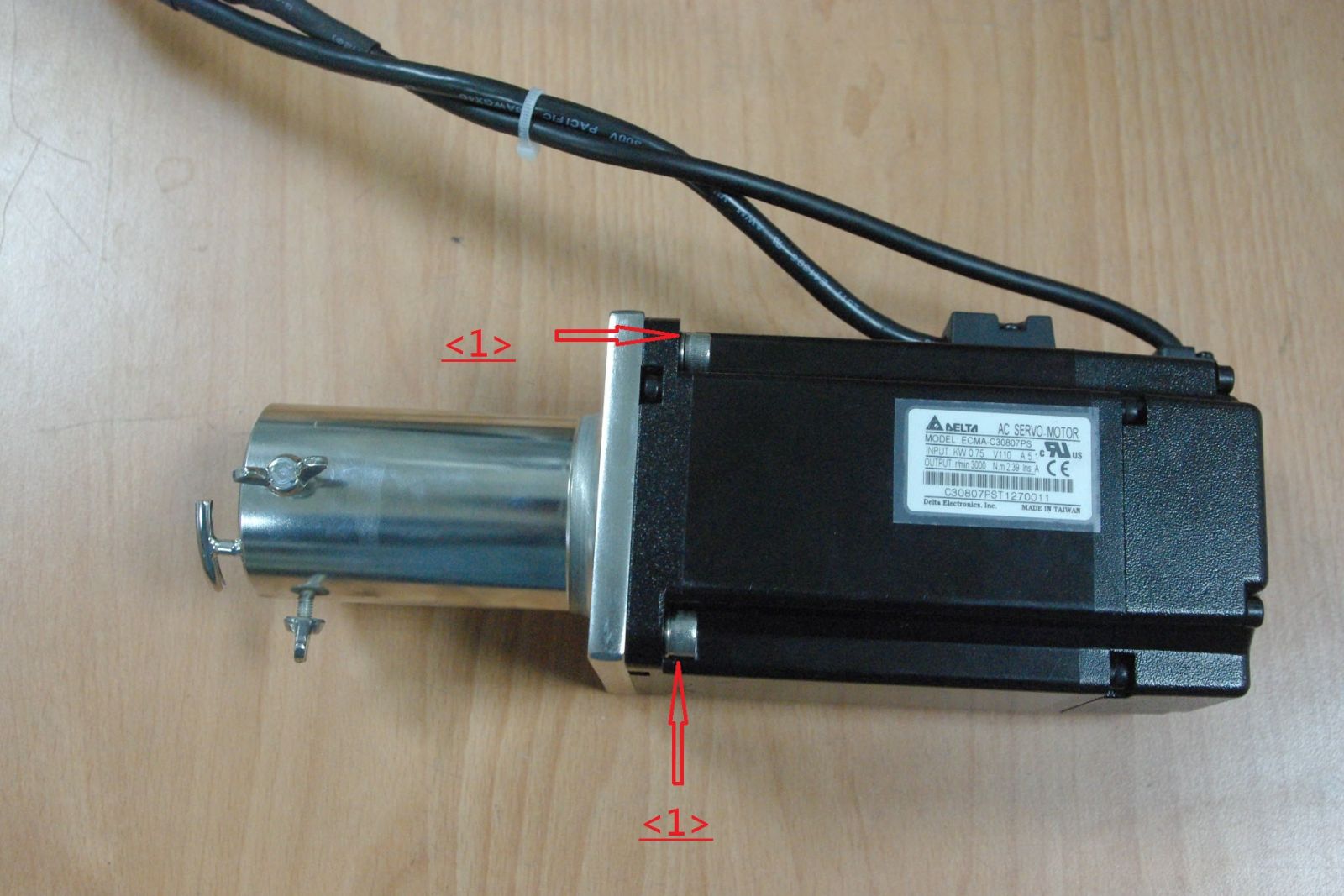

STEP1.四颗螺丝，如上图(1) 箭头指示处<1>，旋开取下。
【图1】
STEP2.将图(2)箭头指示处<2>螺丝旋开取下。
【图2】

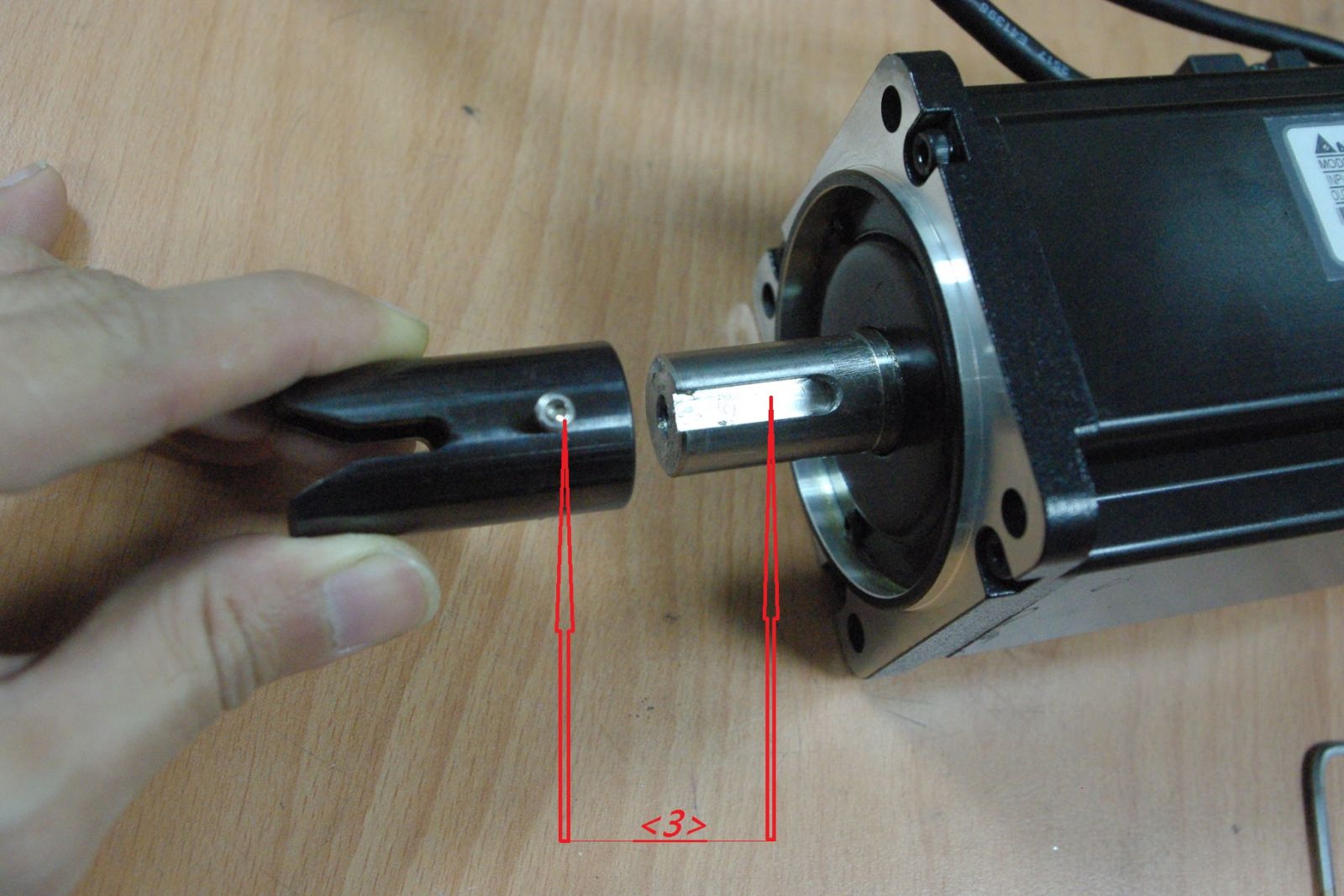

STEP3.确定螺丝置入键槽，如图(3)箭头指示<3>。
【图3】

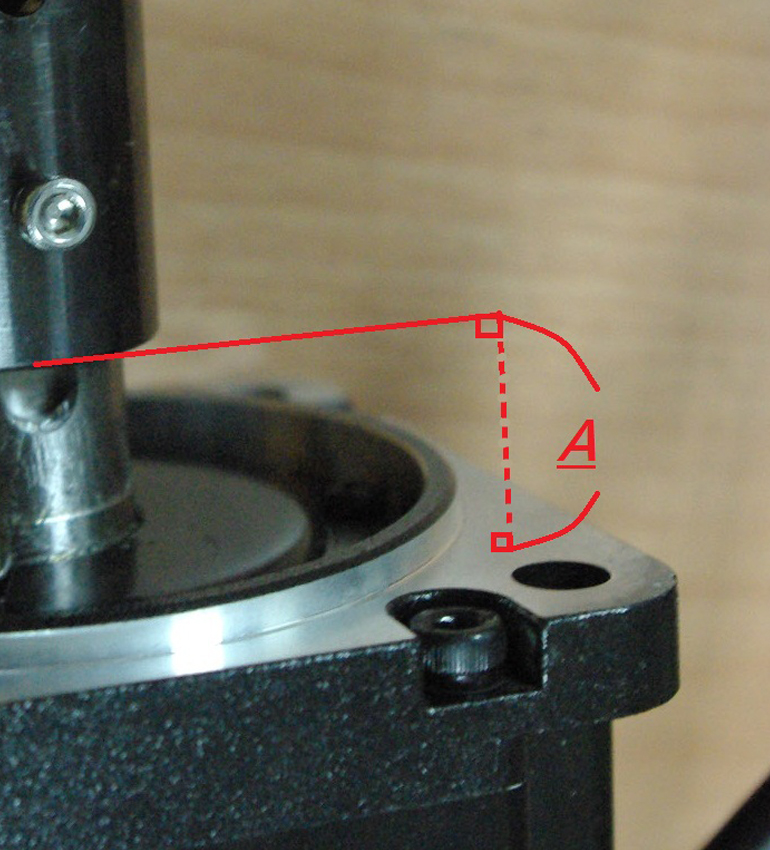

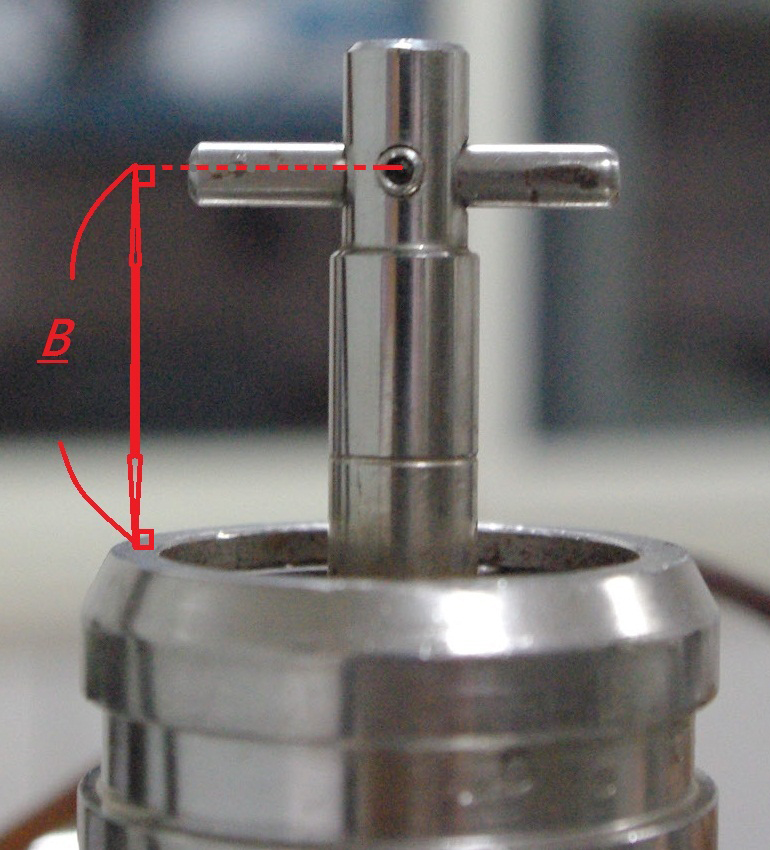

STEP4.将连轴器与马达座取距离A(见图4a)，A距离等于340(mm)-传动座上十字中心至盘面距离B(见图4b)，将螺丝锁紧。
【图4-a】
【图4-a】

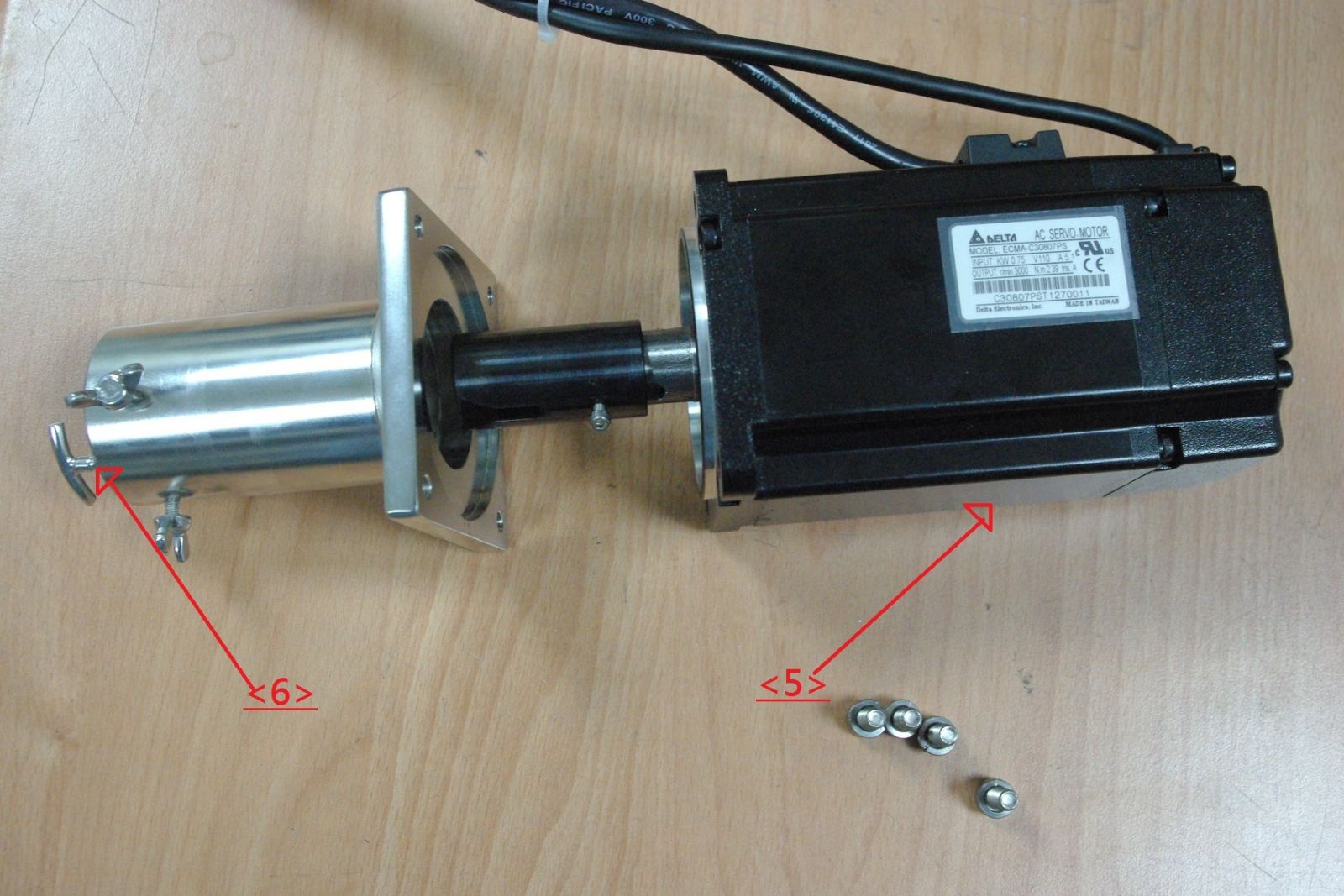

STEP5.对齐马达座正面(箭头指示处<5>) 与马达固定器(箭头指示处<6>)为同一面。
【图5】
STEP6.旋紧上图(6) 箭头指示处<1>之四颗螺丝。
【图6】
